CNC Shield V3 para Arduino Uno

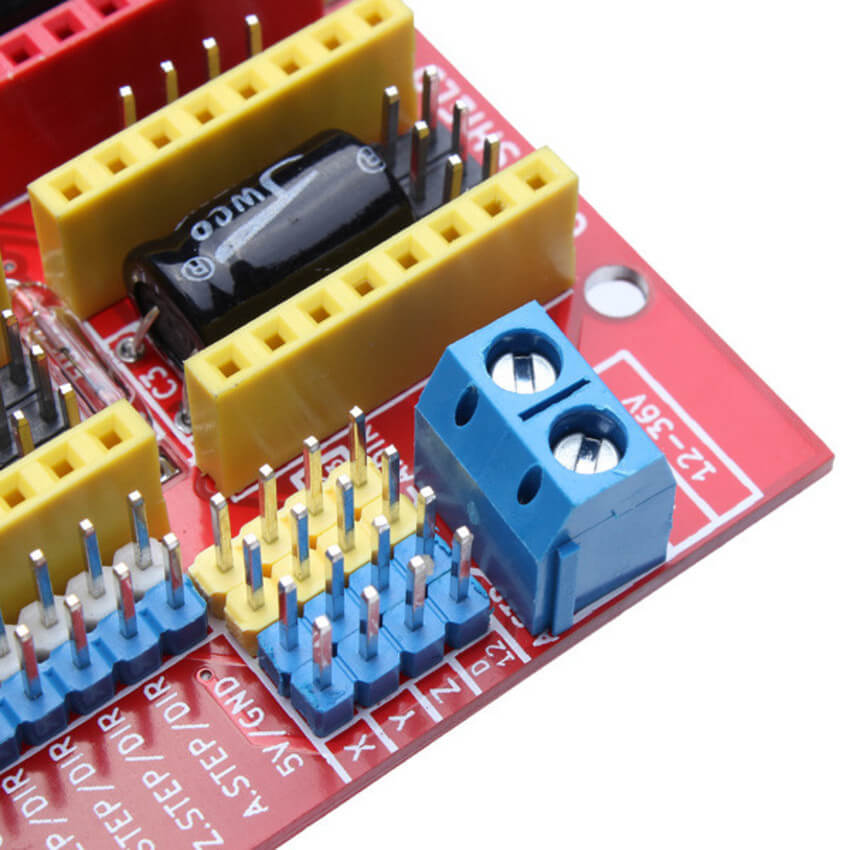

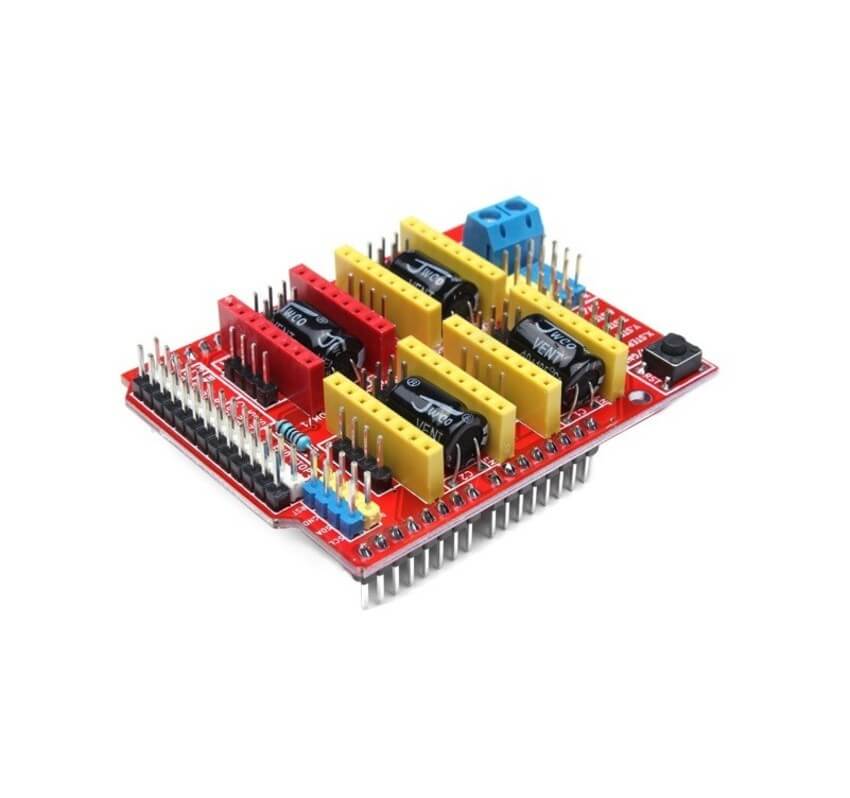

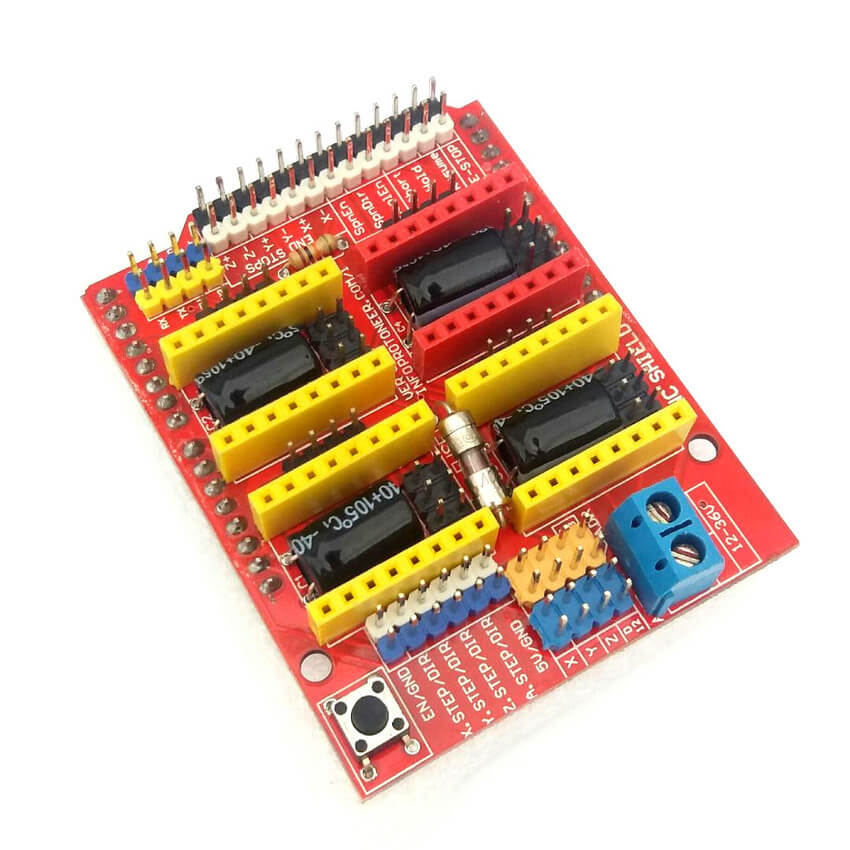

A CNC Shield V3 para Arduino Uno contém quatro soquetes de driver que permite que os módulos do driver A4988 compatíveis fornecendo a capacidade de conduzir o eixo dos motores de passo (X, Y, Z) e mais um quarto motor auxiliar opcional. Conectores adicionais fornecem fácil conexão dos sensores de fim de curso e botões de controle. A CNC Shield V3 para Arduino pode-se usar para o controle uma fresadora CNC a partir de uma placa Arduino, impressoras 3D, entre outros.

Especificações:

– Conecção para 4 drivers controladores de passo (A4988, DRV8825 entre outros);
– Suporta fontes de alimentação entre 12V a 36V (verificar se o driver é compatível com a tensão desejada);
– Suporta 4 eixos (X, Y, Z, A-pode duplicar X, Y, Z ou fazer um quarto eixo completo com firmware personalizado usando D12 e D13);
– 2 conectores fim de curso paa cada eixo (cada par de eixo compartilhada por mesmo pino IO);
– Permite ligação e direção do Spindle;
– Possui conector para cooler;
– GRBL 0,8 ° C compatível (Firmware open source que roda em um Arduino UNO que transforma G-código de comandos em sinais de passo);
– Possui Jumper para definir o passo dos motores;
– Tamanho: 68mm x 52mm x 10mm.

Obs.: Acompanha 15 unidades de jumpers para configuração
