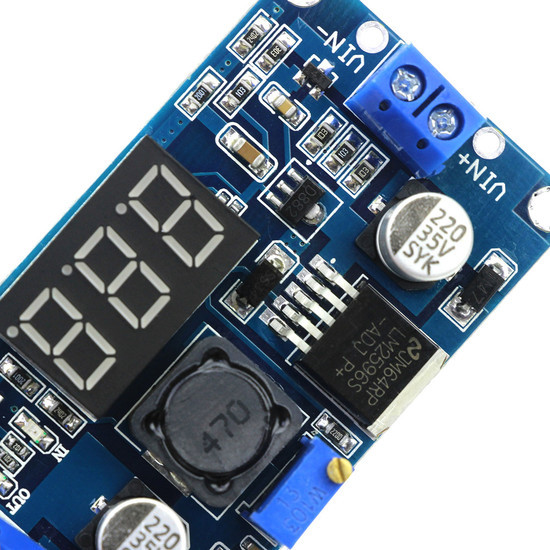

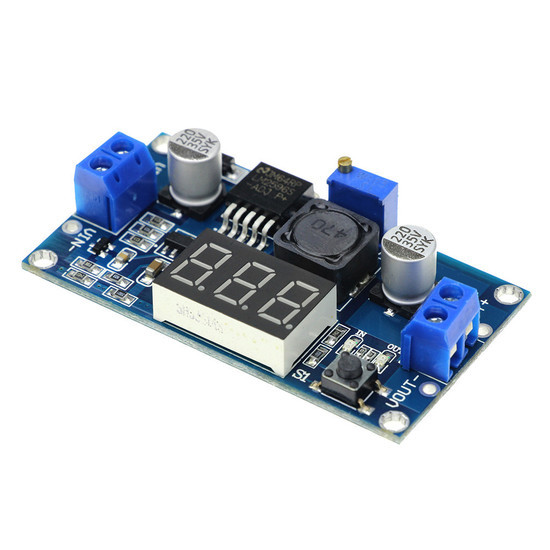

Módulo LM2596 Regulador de Tensão com Display

O Módulo LM2596 Regulador de Tensão com Display foi projetado para utilização em projetos que requerem a necessidade de tensões ajustáveis. Como peça principal, possui o circuito integrado LM2596. Possui também: uma fonte chaveada de baixo custo, a qual aceita tensões de entrada da faixa de 4 a 40V, permitindo tensões de saída da faixa de 1.25 a 37V. É ideal para alimentação de motores, relés, displays, microcontroladores ou outros circuitos elétricos que operem dentro das faixas de tensões e correntes especificadas. As tensões de saída, são ajustáveis através de um trimpot existente na placa.
O Módulo possui um display de sete segmentos e três dígitos que exibe a tensão de entrada ou saída(selecionáveis através de um botão) para que o projetista tenha certeza com quais tensões está trabalhando. A placa possui bornes de entrada e saída afim de facilitar a montagem da placa em circuitos de prototipagem.

Especificações:

– Tensão de entrada: 4 a 40V;
– Tensão de saída ajustável: 1.25 a 37V;
– Diferença entre a tensão de entrada e saída deve ser de maior que 1V;
– Corrente nominal: 2A;
– Regulação de carga: ± 0,5;
– Dimensões: 62 x 35 x 12 mm.

Acompanha:

1 x Módulo LM2596 Regulador de Tensão com Display.
