Sensor de Inclinação e Vibração Tilt SW-200D

O sensor de Inclinação e Vibração Tilt modelo SW-200D, é um interruptor sensível com duas esferas em seu interior. Pode-se utilizar tanto para função de inclinação (na posição horizontal), quanto para função de vibração (na posição vertical).

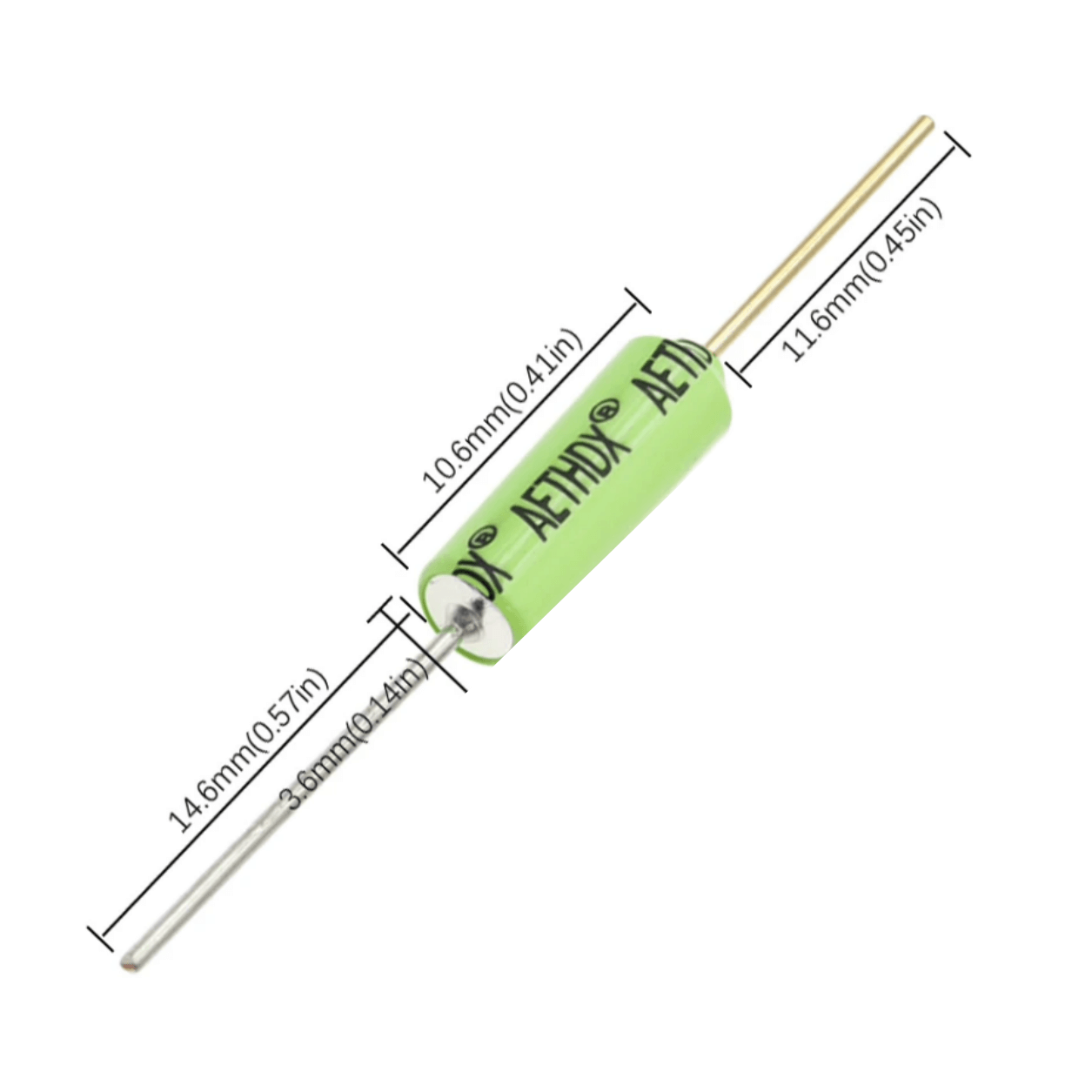

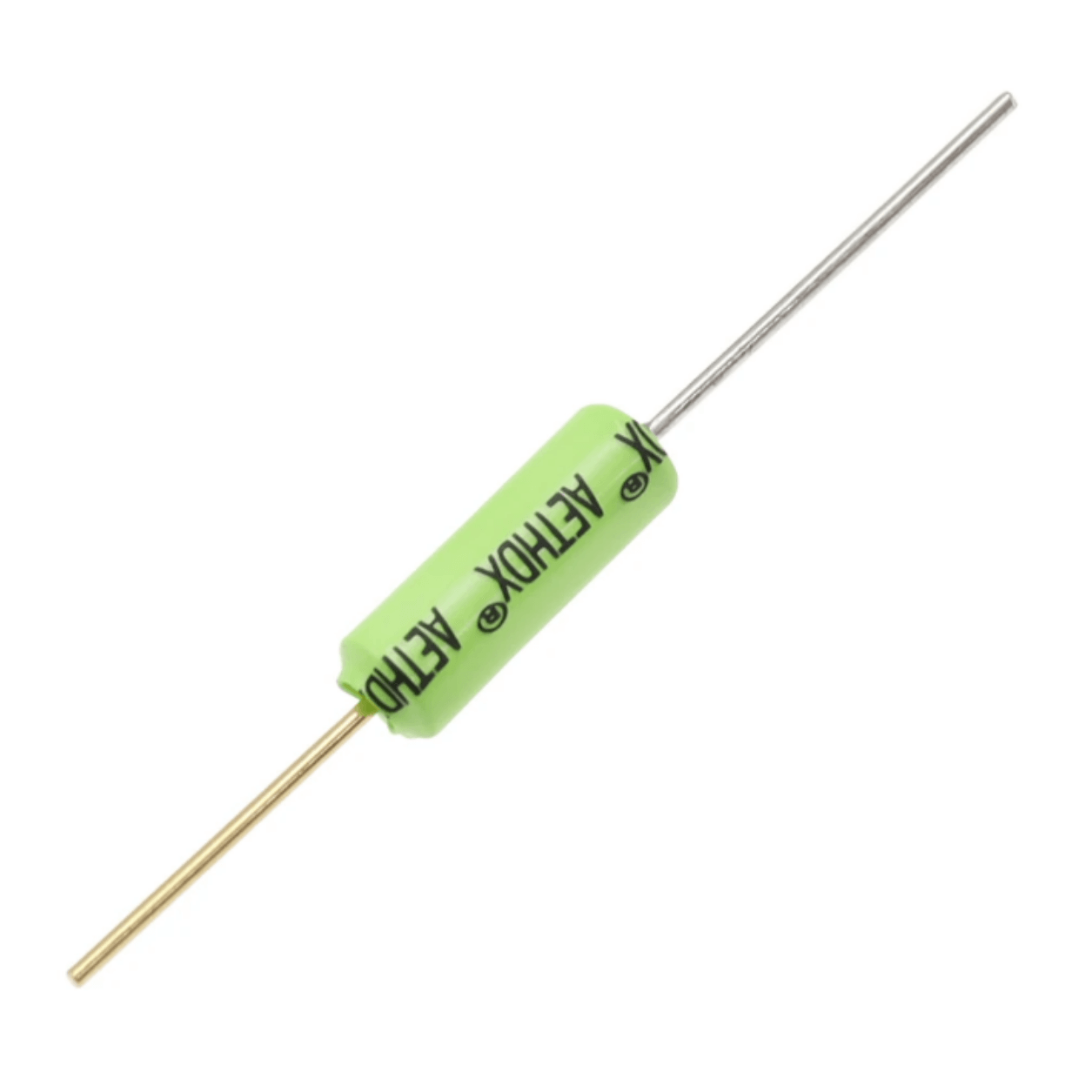

O sensor tilt opera como uma chave liga/desliga de acordo com sua posição. Para utilizá-lo com a função de inclinação, basta incliná-lo mais de 15º em relação a condição horizontal. No caso de sua inclinação estar voltada para o lado do terminal de cor prateada (A), o circuito torna-se aberto, ou seja, desligado. E no caso de estar voltada na condição do nível do componente, muda 15º do lado oposto, no sentido do terminal dourado (C), torna-se fechado, ou seja, na condição ligado. Para utilizar o sensor com a função de vibração, coloque-o na posição vertical, no qual o terminal dourado esteja voltado para baixo.

Possui uma ampla gama de aplicações, como rotação de câmeras digitais, dispositivos automotivos, aplicações elétricas residenciais, aparelhos de comunicação, brinquedos, etc.

Especificações:

– Tensão de trabalho: 12V
– Corrente de trabalho: 20mA
– Resistência do circuito aberto: acima de 10MΩ
– Resistência do circuito fechado: abaixo de 10Ω
– Tempo de condutividade: 2ms
– Temperatura de operação: -40°C a +80°C
– Tolerância de umidade do ambiente: 25% a 80%

Acompanha:

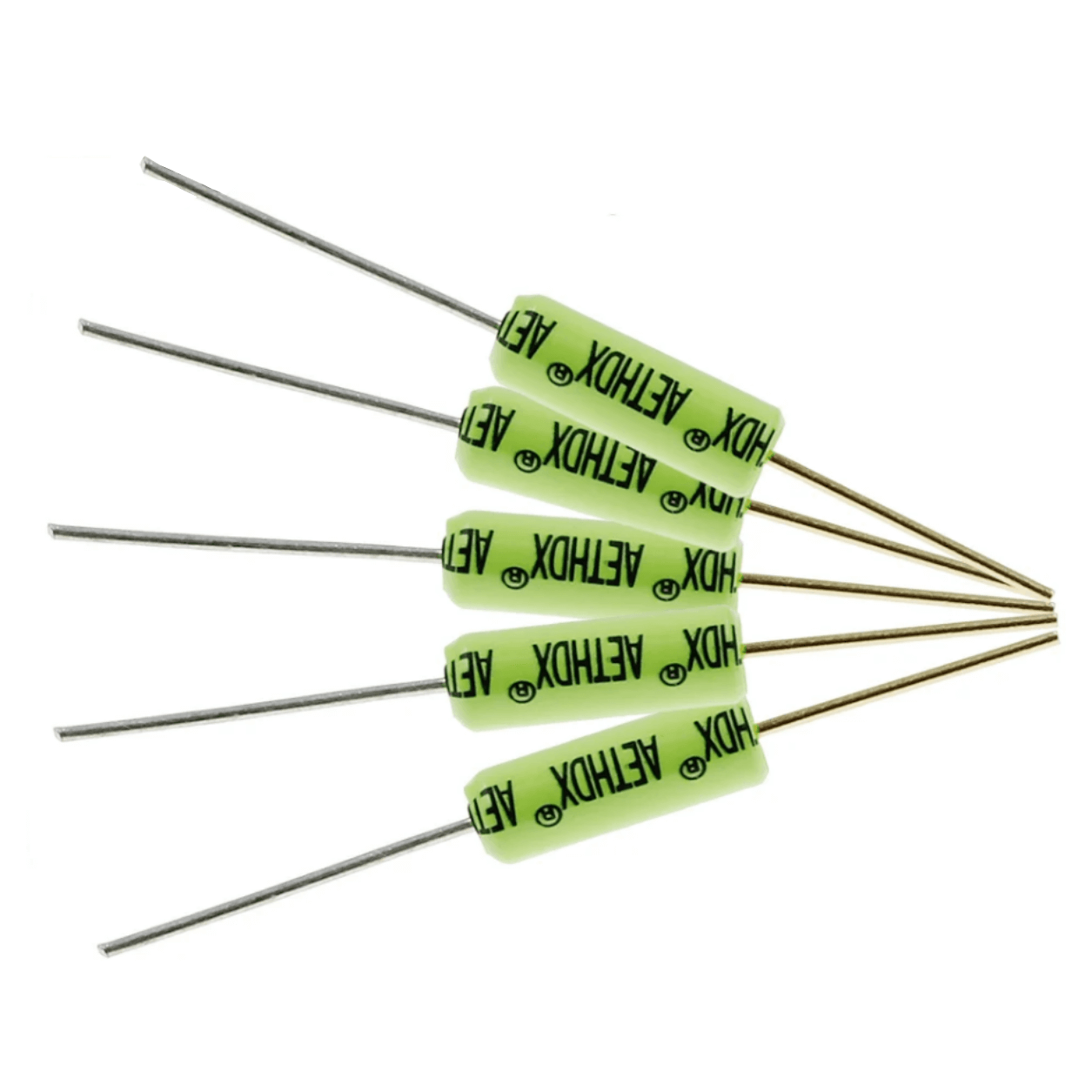

1 x Sensor de Inclinação e Vibração Tilt SW-200D

Mais informações e código exemplo no site:

https://www.kitsarduino.com.br/cmp/tilt.html
