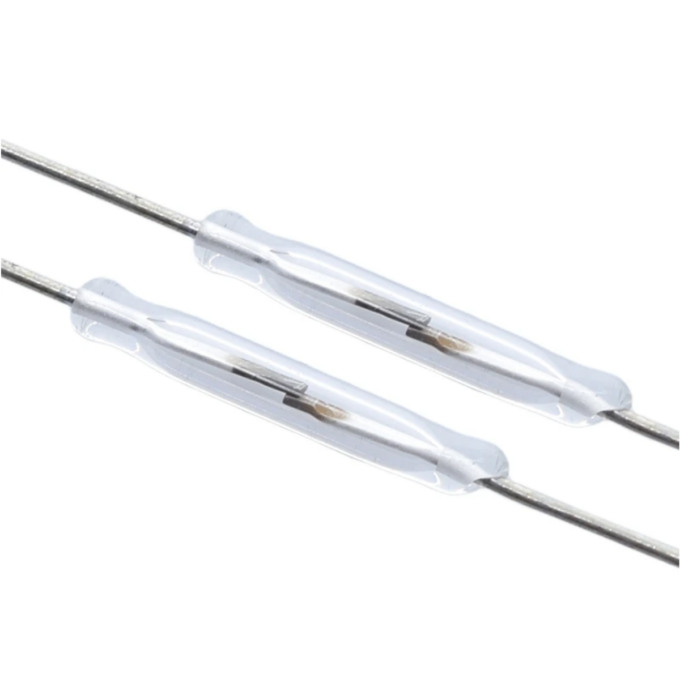

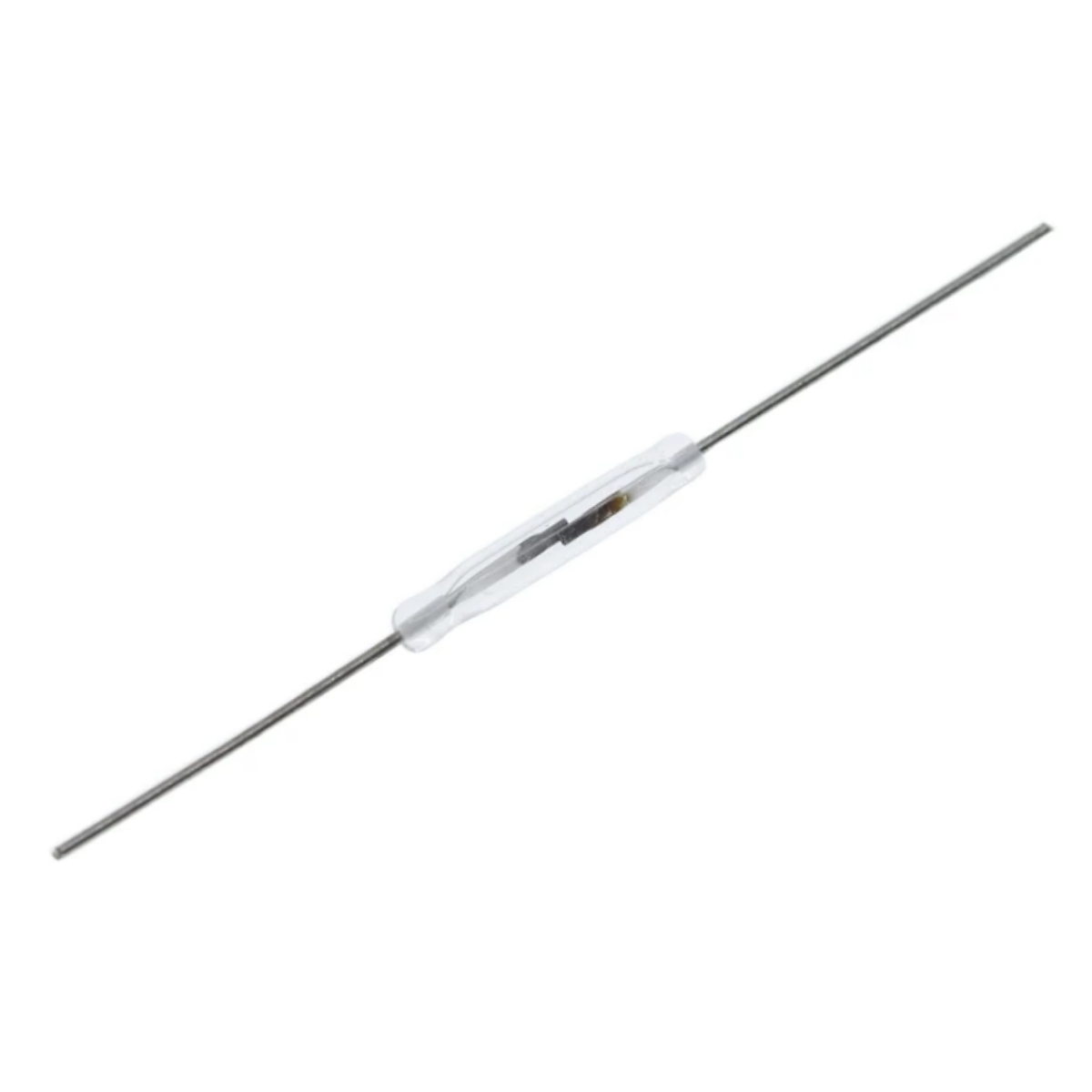

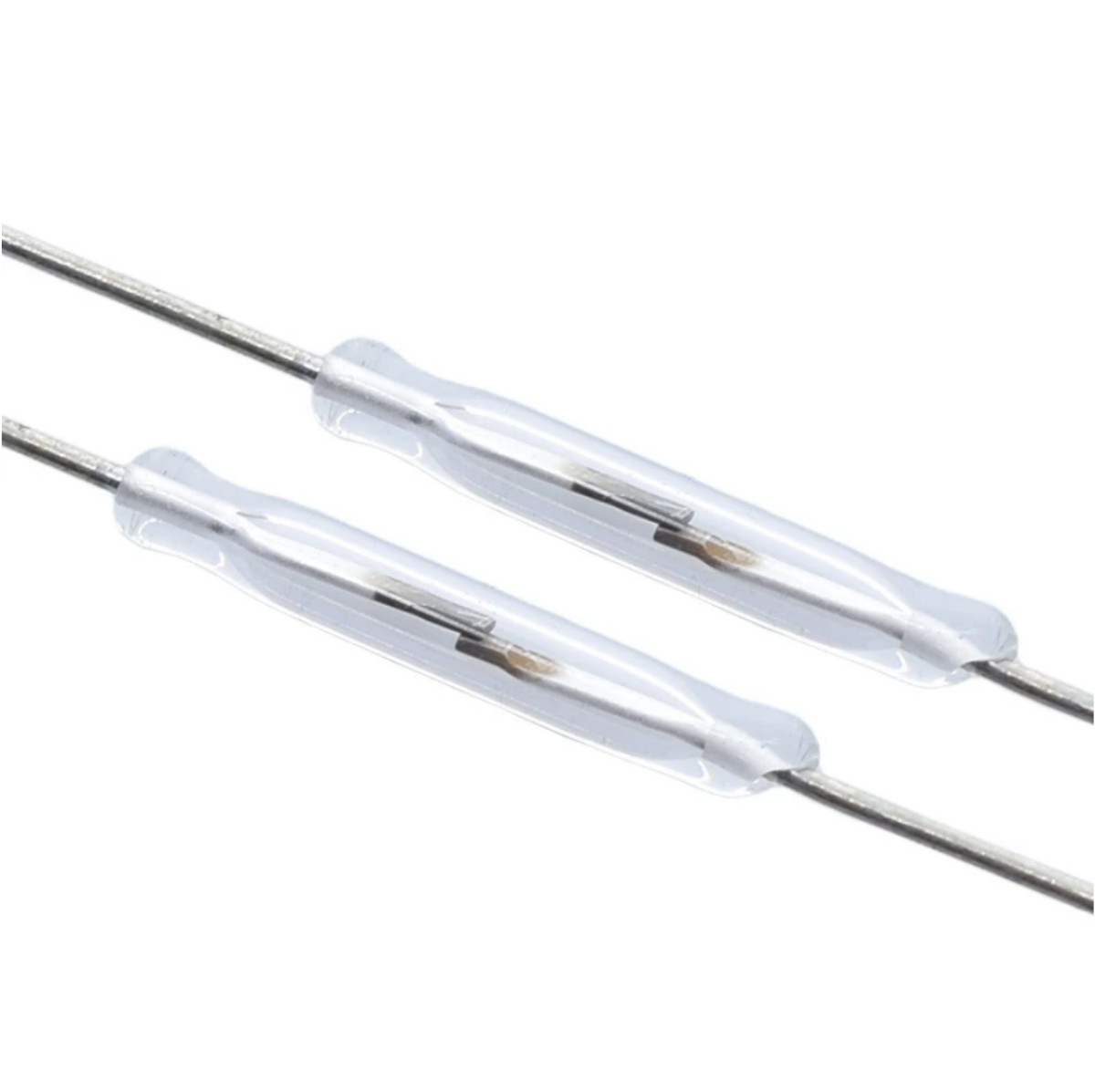

Sensor Magnético Reed Switch 2X14 mm

Os Sensor Magnético Reed Switch ou Interruptor Magnético Reed Switch consiste em dispositivos formados por um bulbo de vidro no interior do qual existem lâminas flexíveis feitas de materiais que podem sofrer a ação de campos magnéticos. É um componente de grande utilidade que pode-se utilizar como sensor em muitas aplicações mecatrônicas, robóticas e de automação. O Sensor Magnético Reed Switch comum é um dispositivo de baixa corrente. Os tipos comuns são especificados para controlar correntes que não vão muito além dos 200 mA.

O bulbo de vidro é cheio com um gás inerte de modo a evitar a ação corrosiva do ar sobre as lâminas. Que poderia afetar o contato elétrico em pouco tempo. Aproximando um ímã permanente do dispositivo, a ação do campo magnético faz com que as lâminas se magnetizem e com isso se atraiam, unindo-se. Nestas condições, o contato elétrico se fecha. Quando não há campo magnético externo atuando sobre o dispositivo, o contato C (comum) permanece ligado ao NF (normalmente fechado), como num relé. Quando aplicamos um campo magnético, as lâminas se magnetizam e o movimento do contato C é no sentido de encostar no contato NA (normalmente aberto). Temos então a comutação do circuito externo.

Especificações:

– Contatos normalmente abertos

– Baixa tensão/corrente uso

– 120 V 0.5A

– Diâmetro comprimento: 2,0 mm

– Comprimento dos terminais: 14 mm
