Sensor óptico de reflexão TCRT5000 é um emissor de infravermelho e um fototransistor IR embalados em conjunto. O TCRT5000 é projetado para detectar a distância de um objeto usando as ondas de luz Infra Vermelho. Ele também pode identificar a diferença entre o branco e o preto com base no contraste de um objeto e suas propriedades reflexivas.

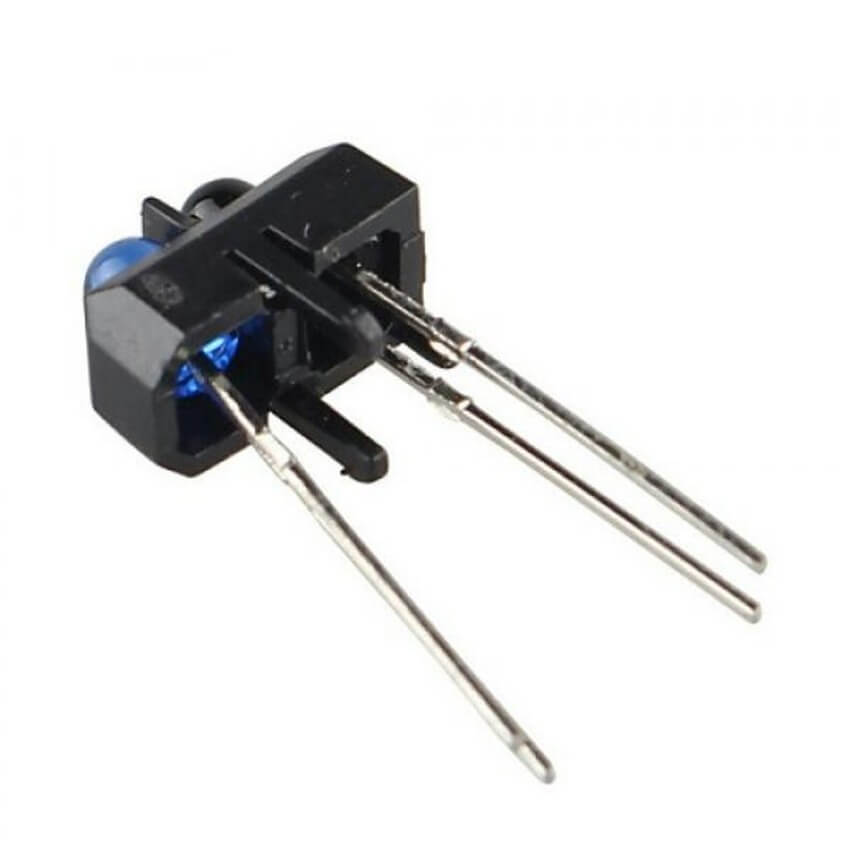

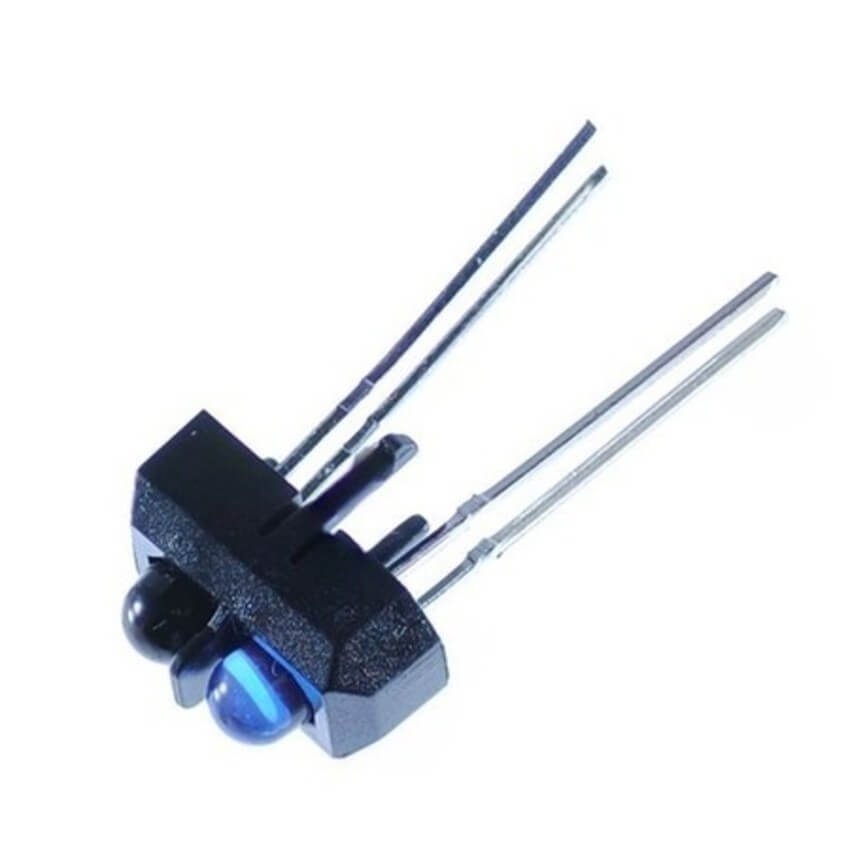

Sensor Óptico Reflexivo Tcrt5000
R$1,20
O Sensor Óptico Reflexivo Tcrt5000 é composto por um fototransistor infravermelho e um led emissor infravermelho, acomodados em um encapsulamento plástico projetado para mantê-los separados. Através do sensor, é possível detectar se a base que estiver contato, é de cor clara ou escura.
A luz infravermelha emitida pelo fotodiodo atinge um objeto ou uma superfície e retorna ao fototransistor para polarizá-lo. Em caso de superfícies escuras, onde a intensidade refletida não é forte o suficiente, o fototransistor não conduz, ou seja, permanece desligado, e dessa forma, a saída do sinal do sensor consta como “baixo”. Em caso de superfícies claras, onde a intensidade refletida é suficientemente forte, o fototransistor conduz, e assim, a saída do módulo consta como “alto”.
Este sensor pode-se utilizar em projetos como: robôs seguidores de linhas, encoders e em muitas outras aplicações.
O fotodiodo é alimentado através de um resistor limitador de corrente de valor 220 Ohms e o transistor é alimentado através de um resistor de 10K.
Especificações:
– Modelo: TCRT5000
– Tipo do Detector: Fototransistor
– Tamanho de Onda Emissor: 950nm
– Máxima Detecção: 25mm
– Dimensões: 10,2 x 5,8 x 7,0 mm (C-L-A)
Acompanha:
1 x Sensor Óptico Reflexivo Tcrt5000
