Shield CNC V4 para Arduino Nano

R$15,17

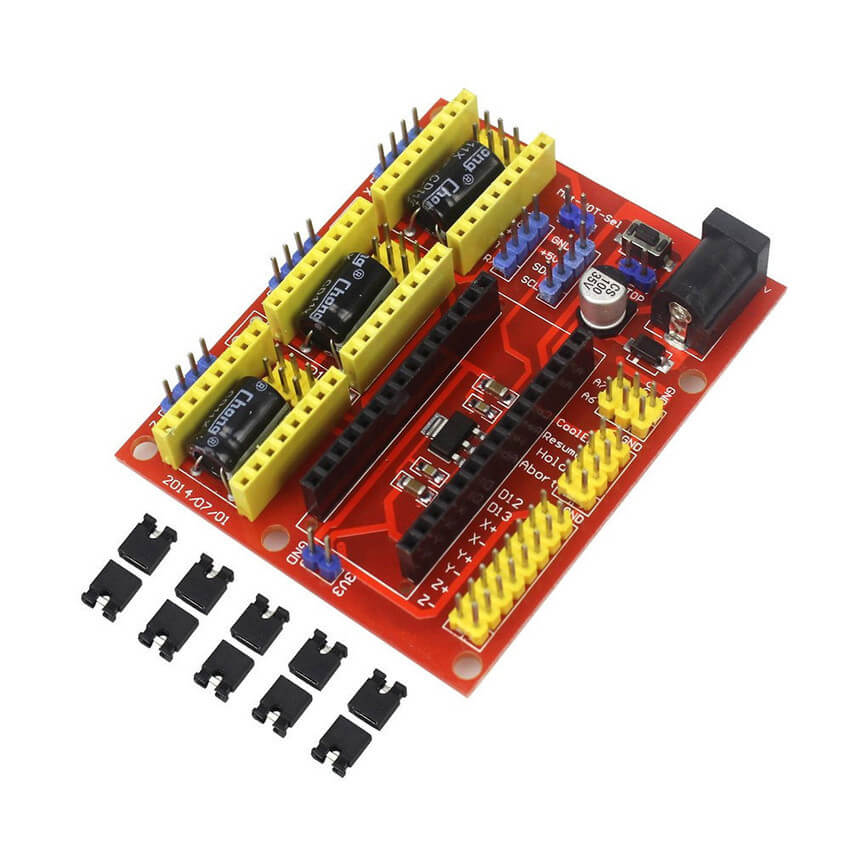

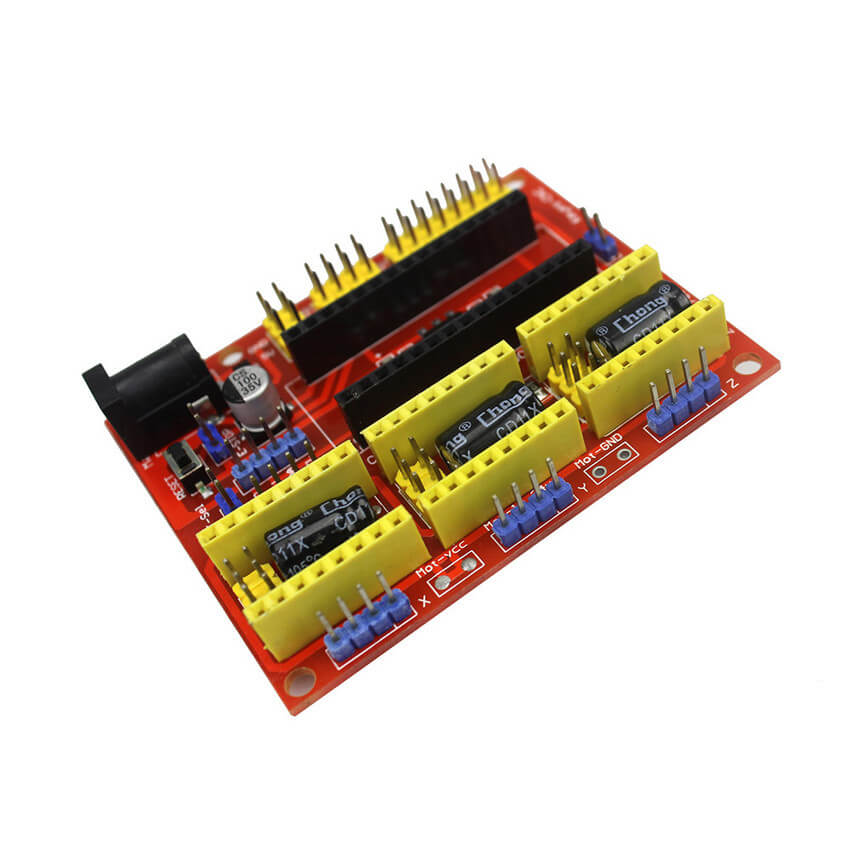

A CNC Shield V.4 para Arduino pode ser usada para controle uma fresadora CNC a partir de uma placa Arduino nano.

Descrição
Informação adicional

A placa contém três soquetes que fornecem suporte ao driver A4988, fornecendo a capacidade de conduzir o eixo dos motores de passo (X, Y, Z); Conectores adicionais fornecem fácil conexão dos sensores de fim de curso e botões de controle.
Cada canal do motor de passo necessita apenas 2 portas IO, o que significa que 6 portas IO são suficientes para gerenciar 3 motores de passo.

Especificações:

– Possui 3 conectores para drivers controladores de passo (A4988, DRV8825 entre outros);
– Suporta fontes de alimentação entre 12V a 36V (verificar se o driver é compatível com a tensão desejada);
– Suporta 3 eixos (X, Y, Z);
– 2 conectores fim de curso para cada eixo (cada par de eixo compartilhada por mesmo pino IO);
– Permite ligação e direção do Spindle;
– Possui Jumper para definir o passo dos motores;
– Tamanho: 68mm x 52mm x 10mm

Obs.: Acompanha 10 unidades de jumpers para configuração
