Descrição
O Controle Remoto + Receptor – 20 Teclas infravermelho ultrafino universal opera na faixa de 38KHz. Formato de codificação NEC, fácil utilização, pode-se utilizar em diversos projetos, como por exemplo controle de robôs, acionamentos de relés e atuadores dos mais variados tipos.
Para tal processos, o mesmo necessita de um módulo Receptor IR.
O controle remoto é um componente eletrônico de comunicação IR (infrared ou infravermelho). Existem vários modelos, este em questão, possui 20 teclas e opera na faixa de 38KHz. A tecnologia utilizada é a mesma dos controles remotos de TVs onde há um sistema de comunicação por infravermelho que requer um transmissor e um receptor.
O transmissor, localizado na parte frontal do controle, tem a aparência de um LED padrão, mas ao invés de produzir uma luz visível comum, produz luz invisível no espectro IR. O receptor de infravermelho é um fotodiodo que é capaz de converter a luz de infravermelho emitida pelo transmissor em um sinal elétrico.
Cada vez que um botão do controle é pressionado, um código hexadecimal exclusivo é gerado. Esta informação é modulada e enviada por IR para o receptor do sinal. Para decifrar qual tecla está sendo pressionada, o microcontrolador utilizado com receptor precisa saber qual código corresponde a cada tecla no controle remoto. A comunicação por infravermelho (IR) é uma tecnologia sem fio amplamente utilizada atualmente, além de ser fácil de implementar em projetos.
Atenção: Este controle necessite de uma bateria (não inclusa) de 3v modelo: CR2025
Especificações:
– Quantidade Teclas: 20
– Bateria: 3V CR2025 (Não Inclusa)
– Faixa de alcance: 8m ~ 10m
– Lançamento tubo de comprimento de onda infravermelho: 940nm
– IR frequência portadora: 38KHz
– Codificação: o formato de codificação NEC, esquema de codificação upd6122, o código de utilizador 00FF
– Tamanho: 86 X 40 X 6mm
– Frequência: 38Khz
– Fonte de energia: CR2025/160mAH
– Vida útil das teclas: 20000 acionamentos
Características do Receptor:
– Receptor VS1838B
– Frequência de trabalho: 38Khz
– Tensão de trabalho: 2,7 a 5,5V
– Consumo de corrente: 0,4 a 1,5mA
– Ângulo: +/- 45°
– Tensão em nível lógico baixo: 0,4V
– Tensão em nível lógico alto: até 4,5V
Acompanha:

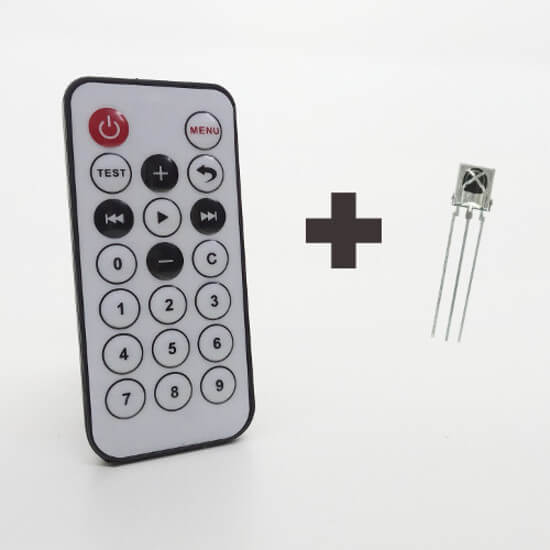

1 x Controle Remoto + Receptor – IR 38KHz – 20 Teclas
